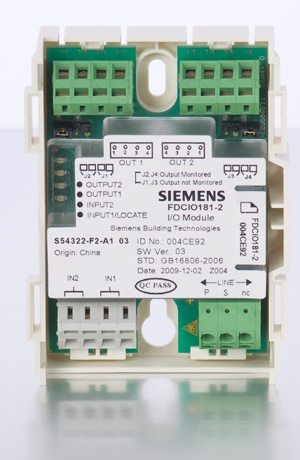

FDCIO181-2 Модуль ввода/вывода

Анализ сигнала с использованием микропроцессора.

■ Автоматическая адресация без использования устрой-

ства адресации или DIP-переключателя.

■ 2 контролируемых входа, 2 выхода с возможностью

контроля исполняемой цепи.

■ Отображение состояния входного и выходного сигнала

на светодиодном индикаторе.

■ Отслеживание входных линий на наличие обрыва или

короткого замыкания.

■ Предотвращение шумовых помех за счет

интеллектуального анализа входных сигналов.

■ Контроль исполняемой цепи на обрыв или обрыв и

короткое замыкание (в случае использования нормально

разомкнутых контактов выхода при использовании

внешнего источника питания).

■ Опция контроля исполняемой цепи (вкл./выкл.).

■ Выходные контакты реле для управления оборудованием

(24 В пост. тока, не более 2 A).

■ Питание через шину FD18-BUS.

■ Обмен данными с панелью через шину FD18-BUS.

■ Для использования в сухих помещениях. Можно

применять в пыльных и влажных помещениях при

установке в корпус FDCH221.

■ Упрощенный ввод в эксплуатацию с применением

наклейки с ID-номером.

Рабочее напряжение 12 ... 32 В пост. тока

Рабочий ток (ток покоя) 0,56 мА

Ток активации 0,85 мА

Выход

- параметры контактов 2 A при 24 В пост. тока

- оконечное сопротивление (для контроля) 3,3 кОм

- диод (для контроля) 1N5404

Вход

- оконечное/тревожное сопротивление 3,3 кОм/680 Ом

Рабочая температура –25 ... +70 ˚C

Температура хранения –30 ... +75 ˚C

Влажность ≤95 %, относительная

Протокол обмена данными FD18-BUS

Соединительные разъемы 0,5 ... 1,5 мм2

Цвет

- корпус Белый, RAL 9010

- крышка Прозрачная

Категория защиты EN60529/ IP30

IEC529/GB4208-93

С корпусом FDCH221 IP65
